Przepalony drut w środku cięcia 200-milimetrowego bloku styropianu to frustracja znana każdemu, kto pracuje z piankami budowlanymi. Problem zwykle tkwi w źle dobranej średnicy lub materiale drutu. Drut do wycinania styropianu powinien być odpowiednio dobrany do mocy zasilacza, długości rozpiętości i gęstości materiału – inaczej albo ulega przedwczesnemu uszkodzeniu, albo nie osiąga temperatury cięcia.

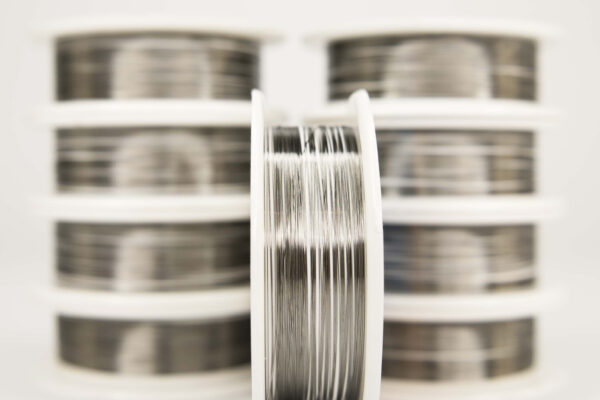

Na polskim rynku dostępne są głównie dwa typy drutów oporowych: nichrom NiCr 80-20 (najpopularniejszy, 80% niklu i 20% chromu) oraz Kanthal A1 (stop żelaza, chromu i aluminium do zastosowań wymagających wyższych temperatur). Popularne średnice mieszczą się mniej więcej w zakresie 0,2-1,0 mm, zależnie od zastosowania, z wymaganiami mocy zależnymi od długości drutu i parametrów elektrycznych układu.

Rodzaje drutów do cięcia pianki – porównanie materiałów

Nichrom NiCr 80-20 jest powszechnym wyborem w urządzeniach warsztatowych i profesjonalnych dzięki maksymalnej temperaturze pracy 1 200°C i oporowi właściwemu 1,09 Ω·mm²/m przy 20°C. Kluczowa zaleta to dobra odporność na powtarzane cykle cieplne. Należy pamiętać, że opór elektryczny nichromu wzrasta wraz z temperaturą drutu. Dostępność na polskim rynku jest wysoka w średnicach 0,2-1,0 mm.

Dla drutu 0,5 mm × 130 cm opór wynosi około 7,22 Ω. Pole przekroju dla średnicy 0,5 mm wynosi π × (0,25)² ≈ 0,196 mm². Przy oporze właściwym nichromy 1,09 Ω·mm²/m otrzymujemy: R = 1,09 × 1,3 / 0,196 ≈ 7,22 Ω. Przy napięciu zasilania 36V moc wydzielana w drucie to P = 36² / 7,22 ≈ 179W (obliczenie przy stałym napięciu 36V i oporze w temperaturze pokojowej). Model Procut Base (zasilacz 200W, drut 108 cm) pracuje w zakresie 250-320°C i obsługuje materiały do 200 mm grubości. Minova Pro (260W, drut 132 cm) osiąga 280-380°C i radzi sobie z blokami do 300 mm.

Kanthal A1 oferuje wyższą maksymalną temperaturę – około 1 400°C – i wyższy opór właściwy około 1,45 Ω·mm²/m przy 20°C. Wyższy opór właściwy może ułatwić osiągnięcie wymaganego oporu przy danej długości i średnicy drutu. Podobnie jak nichrom, opór Kanthalu zwiększa się wraz z temperaturą. Kanthal zapewnia stabilną pracę w wymagających warunkach, choć często kosztuje więcej niż nichrom.

Dobór średnicy drutu – wymagania elektryczne i mechaniczne

Wybór drutu do termicznego cięcia pianek opiera się na łańcuchu zależności: materiał drutu → średnica → długość → opór elektryczny → napięcie/natężenie → moc elektryczna → temperatura cięcia → prędkość posuwu. Ta zależność ułatwia dobór drutu do urządzenia.

Średnica drutu silnie wpływa na jego opór elektryczny, wytrzymałość mechaniczną i szerokość szczeliny cięcia. Zbyt cienki drut w stosunku do dostępnej mocy może szybko się przegrzewać i ulec przepaleniu, podczas gdy zbyt gruby może nie osiągnąć wymaganej temperatury przy dostępnej mocy.

Drut 0,2 mm nadaje się do projektów rękodzielniczych i modelarskich. Główny problem to kruchość – cienki drut jest bardziej wrażliwy na nadmierne naprężenie. Wymagana moc zależy między innymi od długości aktywnego odcinka drutu. W systemie amerykańskim odpowiada w przybliżeniu 32 AWG.

Drut 0,3 mm (~29 AWG) to popularny wybór warsztatów modelarskich. Żywotność zależy od temperatury, cykli cieplnych i napięcia mechanicznego.

Drut 0,5 mm (~24 AWG) to powszechny kompromis między elastycznością, wytrzymałością mechaniczną i wymaganiami mocowymi.

Drut 0,6 mm (~22 AWG) oferuje większą średnicę i zwiększoną wytrzymałość mechaniczną w porównaniu z drutem 0,5 mm.

Drut 0,7 mm (~21 AWG) zapewnia większą wytrzymałość mechaniczną i mniejszą podatność na ugięcie niż cieńszy drut.

Drut 0,8 mm (~20 AWG) to wybór do zastosowań wymagających większej wytrzymałości mechanicznej i mniejszego zwisu drutu. Zwykle zwiększa szerokość szczeliny.

Drut 1,0 mm (~18 AWG) to większa średnica drutu zapewniająca zwiększoną wytrzymałość mechaniczną, ale wymagająca parametrów elektrycznych odpowiednich do jego oporu i mogąca prowadzić do szerszej szczeliny cięcia w zależności od warunków pracy.

Wymagana moc zależy od materiału drutu (jego oporu właściwego), średnicy (pola przekroju), długości aktywnego odcinka drutu, a także strat ciepła i warunków cięcia. Dla drutu NiCr 0,5 mm (wartości przy 20°C, obliczenia przy stałym napięciu 36V i oporze w temperaturze pokojowej):

• Rozpiętość 80 cm: opór ~4,4 Ω, przy 36 V → moc obliczeniowa ~294 W przy oporze 20°C
• Rozpiętość 130 cm: opór ~7,2 Ω, przy 36 V → moc obliczeniowa ~179 W przy oporze 20°C
• Rozpiętość 200 cm: opór ~11,1 Ω, przy 36 V → moc obliczeniowa ~117 W przy oporze 20°C

To są przykładowe konfiguracje, a nie uniwersalne wymagania mocy.

Drut jest niedrogi – zakup kilku średnic po 7-10 m ułatwia testowanie różnych grubości.

Temperatura robocza i wskaźniki jakości cięcia

Moc wydzielana w drucie oblicza się ze wzoru P = U² / R, gdzie R to opór drutu zależny od materiału, długości i przekroju (wartości przy 20°C). Moc ta przekłada się na temperaturę drutu, która z kolei zależy od prędkości oddawania ciepła do otoczenia i ciętego materiału.

Temperaturę drutu zwykle ocenia się wizualnie. Wskaźniki zbyt wysokiej temperatury: szeroka szczelina, zaokrąglone krawędzi, nadmierny dym, „wyjadanie” materiału przed sobą. Widoczne czerwone lub pomarańczowe świecenie wskazuje zwykle na temperaturę znacznie wyższą niż potrzebna do zwykłego cięcia pianek, choć nie zawsze oznacza nadmierne przegrzanie lub złą jakość cięcia – zależy to od prędkości posuwu i grubości materiału. Wskaźniki zbyt niskiej temperatury: drut przeciąga się przez materiał, wygina pod naciskiem, chropowata powierzchnia cięcia.

Optymalne ustawienie objawia się cienką czystą szczeliną, gładką powierzchnią przy zamierzonej prędkości posuwu i minimalnym dymem.

Strojenie: zacznij od niskiej mocy i zwiększaj ją małymi krokami, testując po każdej zmianie, kontynuuj aż do osiągnięcia cienkiej czystej szczeliny przy zamierzonej prędkości posuwu. Jeśli pojawia się nadmierny dym lub zbyt szeroka szczelina, cofnij moc o krok.

Rozgrzany drut rozszerza się termicznie i traci napięcie – bez systemu kompensacji zwisa, wygina się i wędruje podczas cięcia. Napinanie sprężynowe – sprężyna automatycznie kompensuje zmiany długości drutu, utrzymując stałe napięcie.

Regulowana kontrola mocy (regulacja napięcia lub natężenia) znacząco poszerza zakres użytecznej pracy urządzenia. Umożliwia dostosowanie do różnych grubości pianki, średnic drutu, prędkości cięcia i gęstości materiału. Urządzenie ze stałą mocą może działać, ale regulacja ułatwia optymalizację.

Dopasowanie drutu do rodzaju pianki i rozpiętości

EPS (styropian ekspandowany) o gęstości 15-30 kg/m³ to najpowszechniejszy materiał w budownictwie, stosowany do izolacji ścian, dachów i posadzek. Nichrom NiCr 80-20 w średnicach 0,3-0,5 mm sprawdza się dobrze dla regularnego użytkowania warsztatowego.

XPS (styrodur) o standardowej gęstości do 35 kg/m³ wykorzystywany jest tam, gdzie wymagana jest wyższa wytrzymałość mechaniczna – izolacja fundamentów, dachów płaskich, podłóg pod wylewkami. Nichrom NiCr 80-20 w średnicach 0,3-0,5 mm radzi sobie z tym materiałem. Styrodur o gęstości powyżej 35 kg/m³ może wymagać większej mocy lub wolniejszych prędkości posuwu.

PIR (poliizocyjanuran) i PUR (poliuretan) to wysokowydajne pianki termoizolacyjne stosowane w budownictwie energooszczędnym, chłodnictwie przemysłowym i zastosowaniach specjalistycznych. Materiały te o gęstości 30-50 kg/m³ mogą wymagać wyższych mocy i odpowiednich prędkości posuwu w porównaniu do EPS/XPS. Kanthal A1 może być przydatny w niektórych zastosowaniach ze względu na wyższy opór właściwy i możliwość pracy w wyższych temperaturach.

Modelarstwo z EPS – prototypy, makiety architektoniczne, elementy dekoracyjne – preferuje cienki drut nichromowy 0,2-0,3 mm ze względu na minimalną szerokość szczeliny i maksymalną precyzję.

Poniższe wartości są orientacyjne i zależą od pianki, drutu, rozpiętości i konstrukcji urządzenia.

Rozpiętość drutu to jeden z czynników wpływających na wybór średnicy drutu. W praktyce dla rozpiętości do około 60 cm często stosuje się drut 0,3 mm, rozpiętości 80-120 cm dobrze współpracują z drutem 0,4-0,5 mm. Średnica drutu zależy od kompletnego układu: materiału drutu, oporu, rozpiętości, systemu napinania, napięcia i prądu zasilania, strat ciepła oraz warunków cięcia. Długa rozpiętość przy niewystarczającym napięciu mechanicznym może powodować nadmierne zwisanie drutu. Zależy to także od systemu napinania i konstrukcji mechanicznej urządzenia.

Praktyczne wytyczne dla samodzielnej budowy z nichromem NiCr 80-20 (wartości orientacyjne):

• 60-80 cm, drut 0,3-0,4 mm: zasilacz 150-200W przy napięciu ~30-36V
• 100-120 cm, drut 0,4-0,5 mm: zasilacz 200-250W przy napięciu ~30-36V
• 130-150 cm, drut 0,5-0,6 mm: zasilacz 200-260W przy napięciu ~30-40V
• Powyżej 150 cm: dobór drutu zależy od materiału, oporu, systemu napinania i parametrów zasilania

To są przykładowe konfiguracje, a nie uniwersalne wymagania mocy.

Bezpieczeństwo pracy z urządzeniami do termicznego cięcia pianek

Praca z urządzeniami do termicznego cięcia pianek wiąże się z kilkoma istotnymi zagrożeniami, które należy uwzględnić zarówno podczas projektowania, jak i eksploatacji.

Zagrożenia elektryczne: Urządzenia do cięcia termicznego mogą pracować przy znacznych prądach, nawet przy stosunkowo niskich napięciach. Wszystkie połączenia elektryczne muszą być odpowiednio izolowane, a konstrukcja urządzenia powinna uniemożliwiać przypadkowy kontakt z elementami przewodzącymi prąd. Szczególną uwagę należy zwrócić na punkty mocowania drutu oraz połączenia zasilające.

Gorące powierzchnie:Drut oporowy może osiągać bardzo wysokie temperatury podczas pracy i może spowodować poważne oparzenia. Konstrukcja urządzenia powinna ograniczać ryzyko przypadkowego dotknięcia rozgrzanego drutu. Po wyłączeniu zasilania drut może pozostawać gorący przez pewien czas.

Opary i produkty rozkładu termicznego: Termiczne cięcie pianek może uwalniać styren oraz inne lotne związki organiczne. Cięcie pianek PIR/PUR oraz chemicznie modyfikowanych lub nieznanych materiałów pianowych może wytwarzać toksyczne opary i produkty rozkładu termicznego, które mogą obejmować izocyjaniany, cyjanowodór i inne niebezpieczne substancje. Zawsze zapewnij odpowiednią wentylację pomieszczenia pracy – najlepiej mechaniczną wywiewną, szczególnie przy dłuższych sesjach cięcia lub pracy z materiałami innymi niż standardowy EPS. W przypadku wątpliwości co do składu materiału lub przy pracy z PIR/PUR, ochrona dróg oddechowych powinna być dobrana zgodnie z kartą charakterystyki i oceną ryzyka. Sprawdź kartę charakterystyki substancji niebezpiecznej lub skonsultuj się z dostawcą przed rozpoczęciem cięcia nieznanych materiałów.

Zagrożenie pożarowe: Nadmierne przegrzanie drutu, kontakt z łatwopalnymi materiałami lub nieodpowiednia wentylacja może stworzyć warunki do zapalenia. Utrzymuj obszar pracy wolny od materiałów łatwopalnych i nie pozostawiaj włączonego urządzenia bez nadzoru.

Częste problemy i praktyczne rozwiązania

Drut przepala się lub pęka przedwcześnie – najczęstsza przyczyna to zbyt wysoka moc dla danej średnicy (drut szybko się przegrzewa i może ulec przepaleniu) lub zbyt mocne napięcie mechaniczne. Rozwiązanie: zmniejsz moc lub wybierz większą średnicę drutu, oraz zastosuj system sprężynowego napinania kompensujący rozszerzalność termiczną. Zły materiał lub stary drut z mikropęknięciami też pęka – wymień drut gdy pojawią się oznaki zużycia, utlenienia lub uszkodzenia.

Szeroka szczelina, spieniony brzeg – zbyt wysoka temperatura. Zmniejsz napięcie zasilania w małych krokach, zwiększ prędkość posuwu lub przejdź na cieńszy drut.

Drut przeciąga się, chropowata powierzchnia – zbyt niska temperatura. Zwiększ napięcie w małych krokach, zmniejsz prędkość posuwu. Sprawdź połączenia elektryczne – złe połączenie może powodować spadek napięcia na połączeniu, zmniejszać napięcie dostępne na drucie i powodować lokalne nagrzewanie połączenia. Zweryfikuj również średnicę – zbyt gruby drut dla dostępnej mocy nie osiągnie temperatury.

Drut wygina się w łuk, nierówne krawędzie – brak systemu napinania (rozgrzany drut traci napięcie mechaniczne), zbyt cienki drut dla długości rozpiętości lub zbyt szybki posuw. Zainstaluj system sprężynowy, przejdź na grubszy drut lub zmniejsz prędkość posuwu. W typowych konfiguracjach dla rozpiętości powyżej około 100 cm drut 0,5 mm lub grubszy zapewnia lepszą stabilność.

Nadmierny dym i nieprzyjemny zapach – zbyt wysoka temperatura dla danego materiału lub cięcie materiałów wytwarzających toksyczne opary (PIR/PUR, chemicznie modyfikowane pianki). Zmniejsz moc, zwiększ wentylację i rozważ użycie ochrony dróg oddechowych.

Drut szybko się zużywa – ciągła praca w wysokiej temperaturze (optymalizuj temperaturę do minimum wymaganego), zbyt cienki drut do intensywnego użycia, lub materiał złej jakości. Dla intensywnego użycia warto rozważyć większą średnicę, jeśli wymagania elektryczne i mechaniczne na to pozwalają. Częste cykle włącz-wyłącz przyspieszają degradację. Żywotność drutu zależy od temperatury pracy, częstotliwości cykli cieplnych, napięcia mechanicznego, stopu i średnicy.

Drut nie nagrzewa się mimo pełnej mocy – zbyt gruby drut dla dostępnej mocy i długości rozpiętości, zbyt długa rozpiętość zwiększająca opór całkowity, słabe połączenia elektryczne powodujące spadek napięcia i zmniejszenie prądu, lub zasilacz o niewystarczającej mocy albo ograniczeniu prądowym. Zmierz rzeczywiste napięcie i natężenie pod obciążeniem.

Praktyczny przewodnik wyboru drutu

Przy budowie lub modernizacji kluczowa jest hierarchia decyzji.

Punkt wyjścia dla eksperymentatorów: drut 0,5 mm (~24 AWG) nichromowy to uniwersalny punkt wyjścia dla wielu zastosowań warsztatowych, oferując kompromis między elastycznością, wytrzymałością mechaniczną i wymaganiami mocowymi. Tam gdzie wymagana jest większa wytrzymałość mechaniczna przy dłuższych rozpiętościach, drut 0,7 mm (~21 AWG) zapewnia mniejszą podatność na ugięcie.

Przykładowa konfiguracja testowa: drut 0,5 mm NiCr 80-20 z zasilaczem 200-260W i rozpiętością 100-130 cm, z rzeczywistym punktem pracy dostosowanym do oporu drutu i warunków cięcia.

Strategia dla początkujących: zakup kilku średnic do testowania – typowo 5-7 metrów drutu 0,3 mm (~29 AWG), 7-10 metrów drutu 0,5 mm (~24 AWG) i 5 metrów drutu 0,8 mm (~20 AWG) jeśli zasilacz ma wystarczającą moc. Taka inwestycja pozwala na praktyczne poznanie zachowania różnych średnic bez ryzyka ekonomicznego.

Hierarchia decyzji:

1. Określ dostępną moc zasilacza i napięcie robocze – podstawowe ograniczenie techniczne
2. Zmierz planowaną rozpiętość drutu – geometria urządzenia wpływa na dobór średnicy i opór elektryczny
3. Określ główny materiał cięcia – większość zastosowań EPS/XPS obsługuje nichrom NiCr 80-20
4. Oblicz opór drutu dla wybranej średnicy i rozpiętości (przy 20°C), następnie sprawdź czy dostępna moc wystarcza do osiągnięcia temperatury roboczej
5. Zweryfikuj dostępność wybranego drutu

Typowe błędy: wybór zbyt cienkiego drutu w stosunku do dostępnej mocy (może szybko ulec przepaleniu), zbyt grubego drutu lub zbyt długiej rozpiętości (nie osiąga temperatury), ignorowanie długości rozpiętości (drut wygina się mimo prawidłowej temperatury) i brak systemu napinania (drut zwisa podczas pracy).

Źródła zakupu w Polsce: Specjalizowane sklepy z materiałami elektrotechnicznymi oferują druty nichromowe, Kanthal i inne stopy oporowe w różnych średnicach. Platformy internetowe i sklepy dla majsterkowiczów dostarcują gotowe zestawy w popularnych średnicach 0,3-0,5 mm.

Wybór drutu do wycinania styropianu sprowadza się do dopasowania łańcucha zależności: materiał drutu (nichrom NiCr 80-20 jako wszechstronny wybór dla EPS/XPS) → średnica (0,5 mm jako powszechny kompromis) → długość rozpiętości → opór elektryczny → dostępne napięcie i prąd → moc elektryczna → temperatura cięcia → prędkość posuwu. Drut to stosunkowo niedrogi element systemu, ale system sprężynowego napinania i regulowana kontrola mocy często mają większy wpływ na wygodę i powtarzalność pracy niż niewielkie różnice między stopami. Zacznij od drutu 0,5 mm NiCr 80-20, przetestuj na złomowym materiale, obserwuj szerokość szczeliny i gładkość cięcia, dostosuj moc. Wiele problemów z jakością cięcia można rozwiązać przez dostosowanie mocy i prędkości posuwu bez zmiany drutu.
